Датчик числа оборотов ВТ-1004

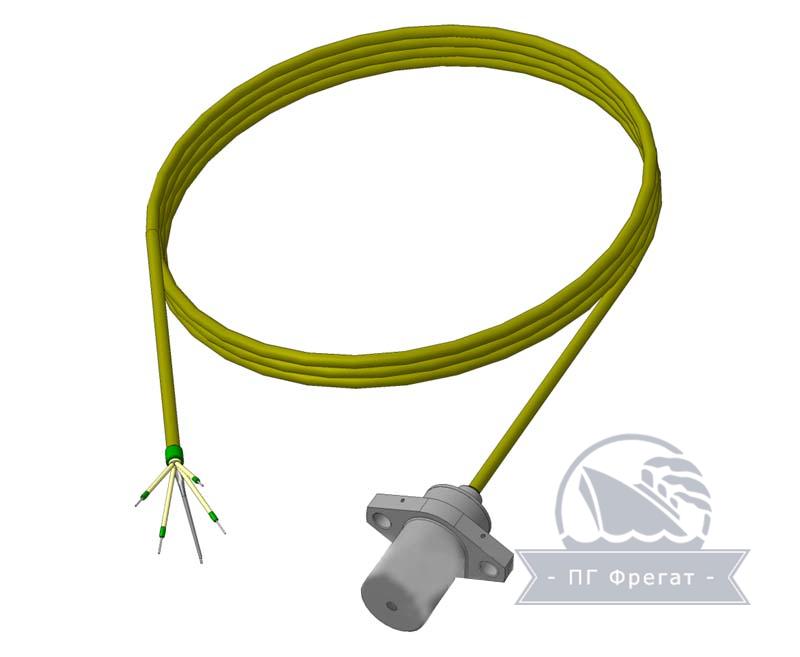

Датчик числа оборотов ВТ-1004 фото 1
+7(812)241-19-62, 8(800)551-45-41 pg-fregat@yandex.ru

Описание

Датчик числа оборотов ВТ-1004 используется для выдачи в систему регулирования электроимпульсов напряжения с двумя независимыми сигналами. Их частота пропорциональна частоте вращения вала. Рабочая шестерня изделия используется в качестве индуктора.

Характеристики

Амплитуда напряжения каждой обмотки датчика на активной нагрузке 2 кОм:
при скорости вращения индуктора 1400 – 6000 об/мин, радиальном зазоре между торцом датчика и индуктора 1,3 мм: 0,4 В;
при скорости вращения индуктора 1400 – 6000 об/мин, радиальном зазоре между торцом датчика и индуктора 1,1 мм: 0,8 В;
при скорости вращения индуктора 1400 – 6000 об/мин, радиальном зазоре между торцом датчика и индуктора 0,7 мм: 16 В;
Сопротивление обмоток датчика в нормальных условиях::
обмотка 1: 36±5 Ом;
обмотка 2: 90±10 Ом.
Работа на отказ: 40000 часов;
Срок службы: 40 лет
Рабочие температуры датчик: -60 … +350 °С; / кабель: -60 … + 400 °С; / предельная: 500 °С (6 мин за цикл, 9 ч за ресурс).
Виброустойчивость в полосе частот: 5 … 2000 Гц (с ускорением до 30g)
Вес: 0,2 кг
