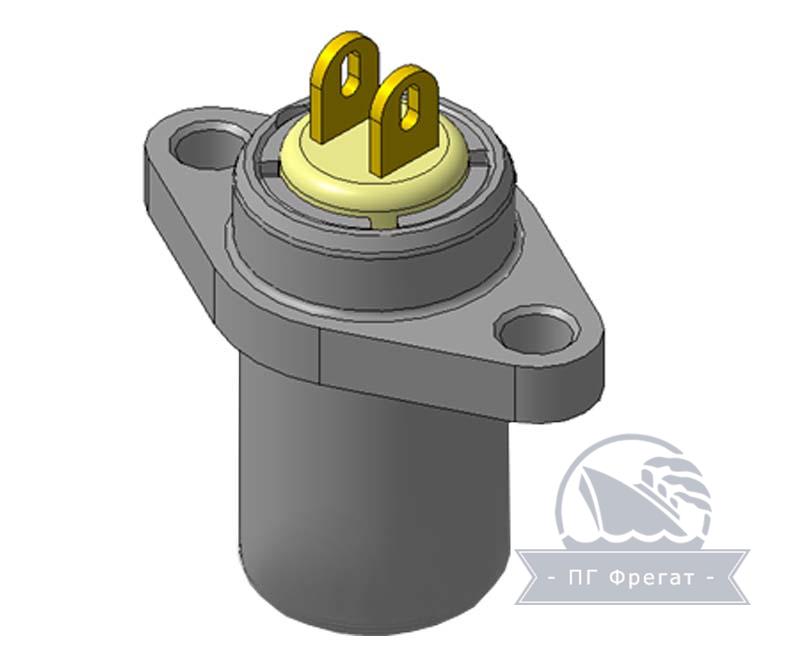

Датчик числа оборотов ВТ-10

Датчик числа оборотов ВТ-10 используется для выдачи электросигнала, приближенного к синусоидальному с частотой пропорционально угловой скорости вращения ротора прибора.

Датчик работает вместе с индуктором - зубчатой шестерней из стали 14ХГСН2МА-Ш либо 30Х2Н2ВФМА-Ш, число зубьев шестерни составляет 61 шт., модуль - 2,5 и длина зуба равна 16 мм. Вместо индуктора может быть использована рабочая шестерня прибора;

Область применения

• ВК-2506, ТВ3-117ВМА-СБМ1,
• ТВ3-117ВМА-СБМ1-4 (4Е),
• ТВ3-117 (все модели)

Амплитуда напряжения датчика на активной нагрузке 2 кОм::

при скорости вращения индуктора 1400 об/мин и радиальном зазоре между торцом датчика и индуктором 1,3 мм:

не меньше 0,2В;

при скорости вращения индуктора 14200 об/мин и радиальном зазоре между торцом датчика и индуктором 0,7 мм:

не больше 10В.

Сопротивление обмотки датчика в нормальных климатических условиях:

270±40 Ом;

Срок хранения:

3 года со даты выпуска;

Срок эксплуатации:

не более 7 лет со момента ввода прибора в эксплуатацию, при этом учитывается срок хранения;

Гарантийная наработка в пределах гарантийного срока эксплуатации::

для изделия Д-36:

1000 ч

для прочих объектов:

800 ч
